ZCQF型四氟自吸磁力泵

一、產品概述：

ZCQF型四氟自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，工藝 ，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的 水平。

二、產品特點：

1、磁力自吸泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕， 的增強聚丙稀、四氟合金、氮化硅，碳石墨，鋼玉陶磁，作為制造材料，并采用不銹鋼的連接架，為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。

2、即有CQF型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，具備了自吸性能好，自吸 時間短，效率高，并能在無液的情況下而空載運轉，自吸高度4米，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染。

三、產品用途：

磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便?？?用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。

四、工作原理：

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

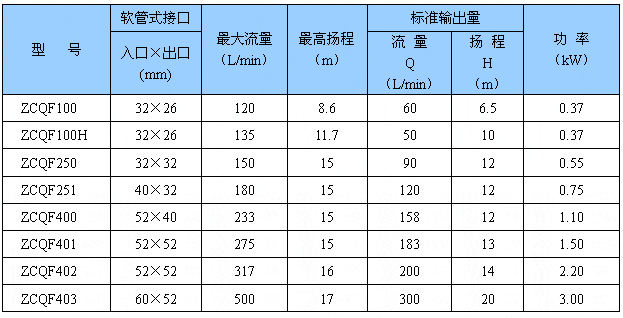

五、性能參數：
